آشنایی با اجزای داخلی دوربین ‌‌‌مداربسته

شناخته اجزای داخلی دوربین ‌‌‌مداربسته برای، تعمیر و نگهداری، عیب یابی در آینده و اطمینان از عملکرد بهینه دستگاه بسیار مهم است. اجزای مهم مانند حسگر تصویر، لنز، پردازنده و مکانیسم ذخیره سازی مستقیماً بر کیفیت، وضوح و عملکرد فیلم ضبط شده به ویژه برای دید در شب یا تشخیص حرکت تأثیر می‌گذارند. شما با شناخت اجزای دوربین مداربسته می‌توانید بررسی کنید که آیا دوربین از نظر عملکرد و دوام مطابق انتظارات است یا اینکه در زمان تعمیر باعث کدام قطعه جایگزین شود. در این بررسی از فروشگاه اینترنتی پویش رایان داتیس در مورد اجزای کامل دوربین مداربسته صحبت می‌کنیم.

اجزای دوربین مداربسته شامل لنز، سنسورهای تصویر، پردازنده، مکانیسم ذخیره سازی، مدار کنترل و سایر موارد هستند. همچنین ممکن است بسته به نوع دوربین اجزای دیگری مانند میکروفون یا اسپیکر داشته باشند.

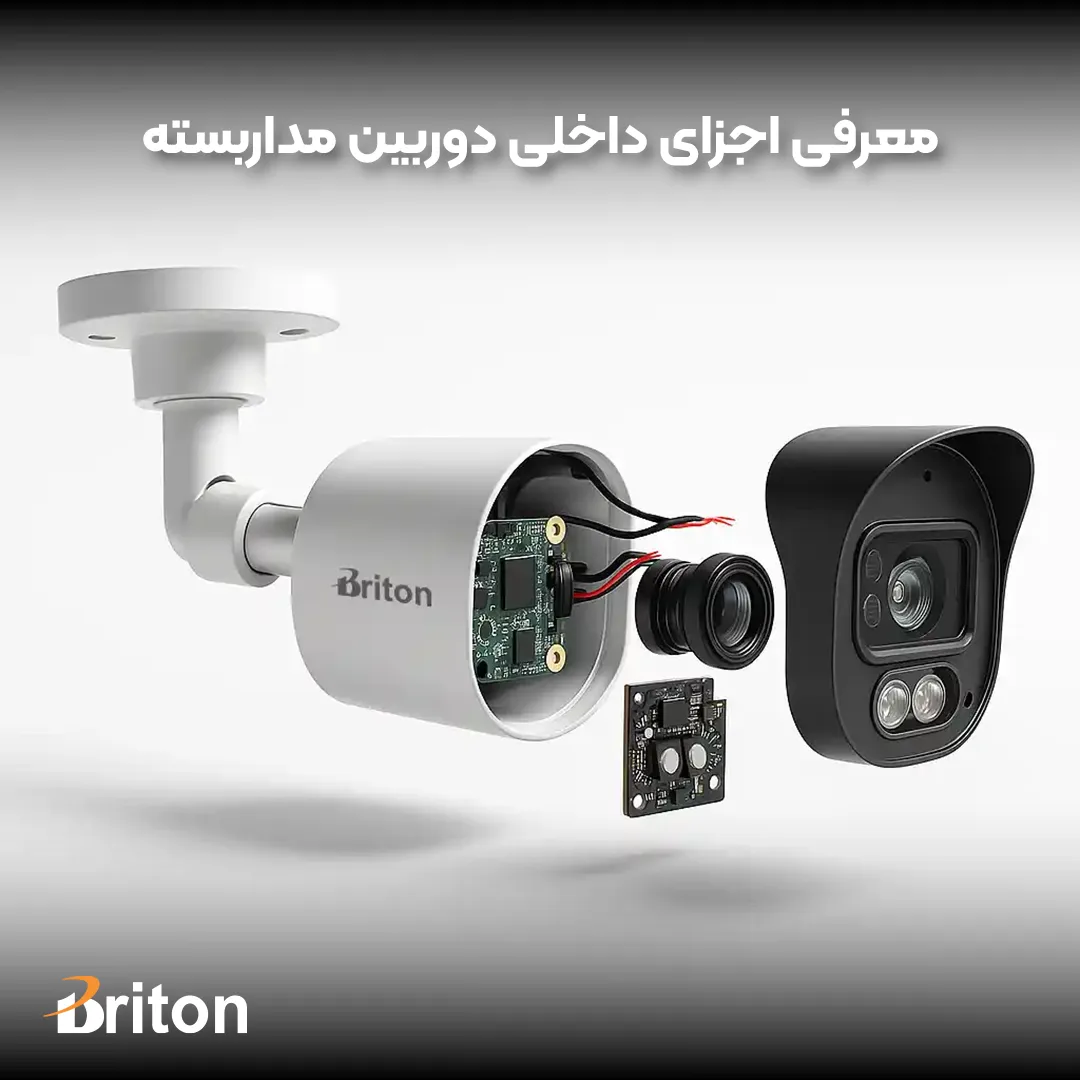

معرفی اجزای داخلی دوربین ‌‌‌مداربسته

دوربین‌های مداربسته از یک لنز تشکیل شده‌اند که نور را روی یک سنسور تصویر متمرکز می‌کنند تا تصاویر را ضبط کنند. سنسور تصویر نور را به سیگنال‌های الکتریکی پردازش شده توسط واحد پردازش ویدیو تبدیل کرده که فیلم را رمزگذاری و ارسال می‌کند. اجزای اضافی شامل محفظه، LED‌های مادون قرمز برای دید در شب و منبع تغذیه برای عملکرد بهینه دستگاه هستند. با این حال، در ادامه به طور کامل به معرفی اجزای دوربین مداربسته می‌پردازیم:

لنز دوربین

لنز یکی از اجزای مهم دوربین مداربسته است، زیرا فوکوس، میدان دید و وضوح تصویر را تعیین می‌کند. لنزها می‌توانند ثابت یا وریفوکال باشند که به کاربران امکان می‌دهد مقدار زوم را به صورت دستی یا خودکار تنظیم کنند. لنزهای پیشرفته همچنین ممکن است دارای ویژگی‌هایی مانند سازگاری مادون قرمز برای دید در شب یا عناصر غیر کروی برای به حداقل رساندن اعوجاج باشند. لنز می‌تواند نور را بگیرید و آن را به سنسور تصویر دوربین هدایت کند. انتخاب مناسب لنز تضمین می‌کند که دوربین جزئیات را به وضوح ثبت می‌کند. این جز از دوربین مداربسته برای ضبط تصویر با زاویه دید عریض و نماهای باریک با جزئیات دقیق اهمیت زیادی دارد.

سنسور تصویر

سنسور تصویر معمولا CMOS یا CCD است. این جزء مسئول تبدیل نور به سیگنال‌های الکترونیکی است. این قطعه از دوربین مداربسته در وضوح، حساسیت به نور و کیفیت تصویر دوربین تاثیرگذار است. سنسورهای CMOS از نظر انرژی کارآمد و مقرون به صرفه هستند، در حالی که سنسورهای CCD عملکرد بهتری در نور کم دارند. اندازه سنسور همچنین بر میدان دید و عمق میدان تاثیر می‌گذارد. دوربین‌های مداربسته پیشرفته ممکن است از سنسورهای با وضوح بالا (HD) یا با وضوح فوق العاده (UHD) بهره ببرند که حداکثر وضوح را ارائه می‌دهند. عملکرد سنسور در تعیین مناسب بودن دوربین برای نظارت در روز در شب بسیار مهم است.

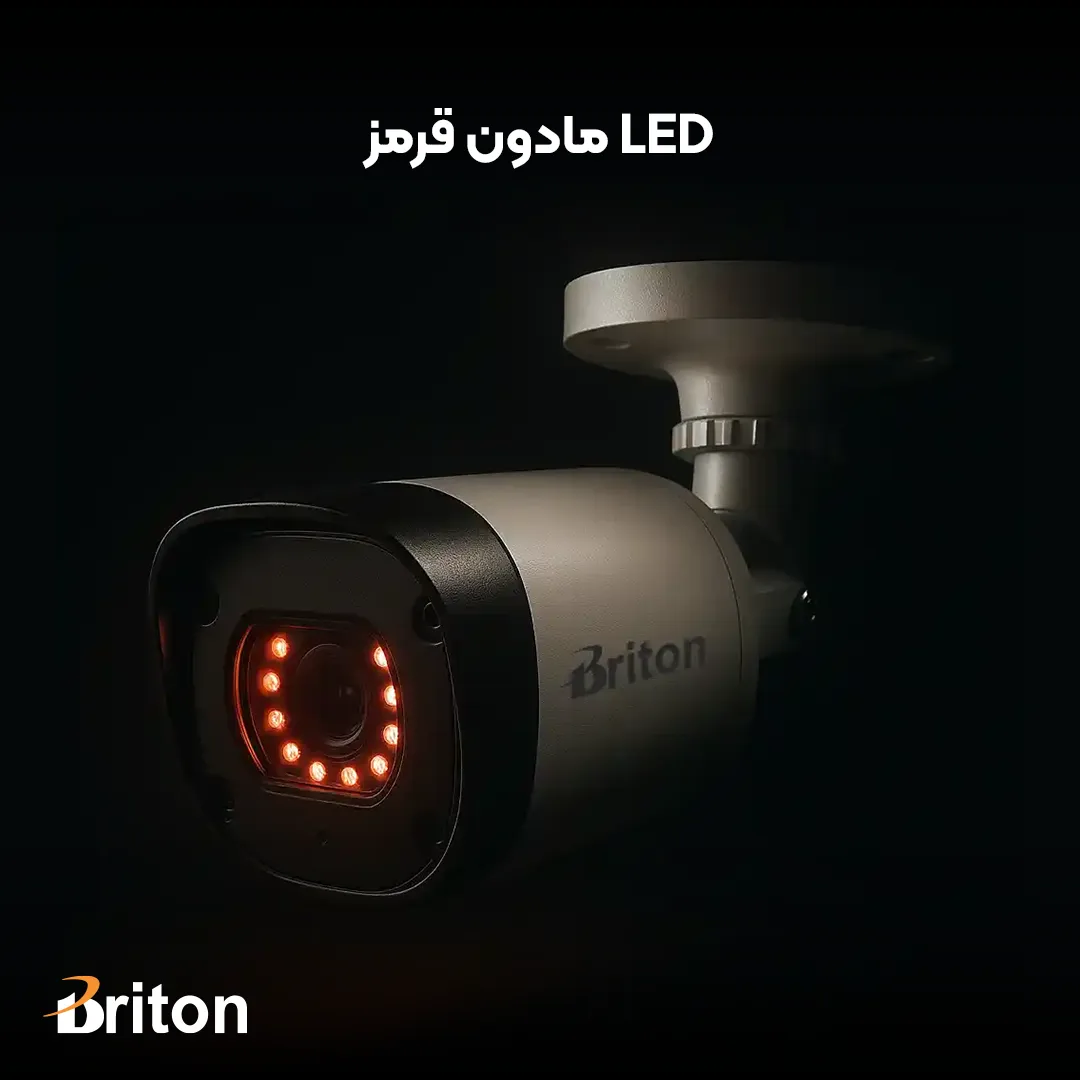

LED مادون قرمز

LED‌های مادون قرمز (IR LED) از اجزای دوربین مداربسته هستند. این اجزا به دوربین‌های ‌‌‌مداربسته کمک می‌کنند تا با انتشار نور مادون قرمز نامرئی، فیلم را در تاریکی کامل ضبط کنند. این نور از اجسام منعکس شده و توسط حسگر تصویر گرفته می‌شود و تصاویر سیاه و سفید دید در شب را ایجاد می‌کند. همچنین تعداد و شدت LED‌های IR محدوده دید در شب را تعیین می‌کنند. برخی از دوربین‌ها از فناوری IR هوشمند برای تنظیم شدت LED بر اساس فاصله اشیا بهره می‌برند و از نوردهی بیش از حد جلوگیری به عمل می‌آورند. عملکرد مادون قرمز برای نظارت 24 ساعته در شرایط کم نور یا بدون نور مانند انبارها، پارکینگ‌ها یا مناطق مسکونی ضروری است.

پردازنده (DSP)

پردازنده سیگنال دیجیتال (DSP) مغز دوربین ‌‌‌مداربسته است که پردازش و رمزگذاری تصویرهای ضبط شده را مدیریت می‌کند. با انجام کارهایی مانند کاهش نویز، تصحیح رنگ و تنظیم کنتراست، این جزء کیفیت فیلم را بهبود می‌بخشد. پردازنده‌های پیشرفته می‌توانند از فرمت‌های فشرده سازی ویدیویی با کارایی بالا مانند H.265 پشتیبانی کنند و پهنای باند را بدون افت کیفیت کاهش دهند. این مؤلفه همچنین تشخیص حرکت، تشخیص چهره و سایر تجزیه و تحلیل‌های ویدیویی هوشمند را انجام می‌دهد. یک DSP با کارایی بالا، پردازش در لحظه و ضبط فیلم‌ها با وضوح بالا را برای دستگاه‌های ضبط یا سیستم‌های نظارت ارائه می‌دهند.

محفظه دوربین

این محفظه از اجزای دوربین مداربسته است که از دوربین در برابر عوامل محیطی مانند گرد و غبار، رطوبت و دمای شدید محافظت می‌کند. بسته به کاربرد مورد نظر، محفظه ممکن است ضد آب و هوا (با کد IP رتبه بندی شده است) یا مقاوم در برابر خرابکاری دارای رتبه IK باشد. دوربین‌های دام (Dome) اغلب دارای محفظه‌های ضد ضربه هستند، در حالی که دوربین‌های بولت (Bullet) پوشش‌های محکمی دارند که مقاومت بالایی در شرایط محیط سخت ارائه می‌دهند. برخی از محفظه‌ها همچنین شامل فن‌های خنک کننده یا محافظ‌های خورشیدی برای حفظ شرایط عملیاتی بهینه در آب و هوای شدید هستند. محفظه مناسب تضمین می‌کند که دوربین در طول زمان بدون توجه به محل نصب، عملکردی قابل اعتماد دارد.

واحد منبع تغذیه

واحد منبع تغذیه (PSU) انرژی مورد نیاز برای عملکرد دوربین ‌‌‌مداربسته را تامین می‌کند. دوربین‌ها ممکن است از طریق جریان مستقیم (DC)، جریان متناوب (AC) یا برق از طریق اترنت (PoE) تغذیه شوند. PoE یک گزینه محبوب برای دوربین وای فای و IP است، زیرا امکان انتقال انرژی و داده را از طریق یک کابل اترنت فراهم می‌کند و شرایط نصب ساده‌ای نیز دارد. واحد منبع تغذیه باید ولتاژ و جریان ثابتی را برای جلوگیری از مشکلات عملکرد یا آسیب به قطعات فراهم کند. سیستم‌های برق پشتیبان مانند منابع تغذیه اضطراری (UPS)، اغلب برای حفظ عملکرد در هنگام قطع برق استفاده می‌شوند.

سیستم ذخیره سازی

دوربین‌های ‌‌‌مداربسته برای ضبط و ذخیره فیلم‌های نظارتی به سیستم‌های ذخیره سازی متکی هستند. سیستم ذخیره سازی از مهمترین اجزای دوربین مداربسته است. حافظه داخلی معمولاً شامل کارت‌های SD یا حافظه داخلی است، در حالی که حافظه خارجی شامل ضبط کننده‌های ویدیوی شبکه (NVR)، ضبط کننده‌های ویدیوی دیجیتال (DVR) یا راه حل‌های مبتنی بر ابر است. انتخاب فضای ذخیره سازی به عواملی مانند مدت زمان ضبط، وضوح و نرخ فریم بستگی دارد. دوربین‌های پیشرفته ممکن است بهینه سازی ذخیره سازی را از طریق ضبط حرکتی یا فشرده سازی هوشمند برای کاهش حجم فیلم‌های ضبط شده ارائه دهند. فضای ذخیره سازی ابری دسترسی از راه دور و پشتیبان گیری ایمن را فراهم می‌کند، در حالی که ذخیره سازی فیزیکی می‌تواند بازیابی سریع اطلاعات را بدون وابستگی به اینترنت ارائه دهد.

اتصالات و ماژول‌های ارتباطی

دوربین‌های آنالوگ از کابل‌های کواکسیال استفاده می‌کنند، در حالی که دوربین‌های IP از اتصالات اترنت برای انتقال داده بهره می‌برند. دوربین‌های دارای Wi-Fi ارتباط بی‌سیم را فراهم می‌کنند و به حداقل سیم کشی نیاز دارند. دوربین‌های مداربسته با قابلیت 4G/5G امکان نظارت از راه دور را در مناطق بدون دسترسی به پهنای باند اینترنتی فراهم می‌کنند. پروتکل‌های ارتباطی مانند ONVIF سازگاری با دستگاه‌ها و نرم افزارهای مختلف را تضمین می‌کنند. همچنین روش‌های رمزگذاری ایمن نیز از داده‌ها در برابر دسترسی غیرمجاز محافظت می‌کنند. در نهایت، اتصال قابل اعتماد برای نظارت در لحظه، دسترسی از راه دور و ادغام با سیستم‌های پیشرفته مانند اتوماسیون خانه هوشمند ضروری است.

کلام آخر

دوربین‌های مداربسته از چندین جزء کلیدی تشکیل شده‌اند که برای ضبط، پردازش و ذخیره فیلم‌های نظارتی به کار می‌روند. یکی از اجزای دوربین مداربسته لنز است که نور را روی حسگر تصویر متمرکز می‌کند. سنسور تصویر نور گرفته شده را به سیگنال الکتریکی تبدیل می‌کند. محفظه نیز از اجزای داخلی دوربین محافظت می‌کند.  علاوه بر این، دوربین‌ها ممکن است شامل LED‌های مادون قرمز برای دید در شب یا یک سیستم انتقال (سیمی یا بی سیم) برای ارسال فیلم به دستگاه ضبط یا نمایشگر باشند. با شناخت اجزای کامل دوربین مداربسته می‌توانید در موانع ضروری در عیب یابی و تعمیر و نگهداری موفق عمل کنید. برای خرید انواع دوربین مداربسته می‌توانید از فروشگاه پویش رایان داتیس اقدام کنید.
