راهنمای جامع اتصال مانیتورهای برایتون به پنل‌های تصویری برندهای مختلف (تابا، الکتروپیک، سیماران، کالیوز)
در بازار ایران، بسیاری از پروژه‌های بازسازی و نوسازی ساختمان با شرایطی مواجه‌اند که سیستم دربازکن تصویری قدیمی از یک برند خاص استفاده می‌کند، اما کاربر مایل است مانیتور جدیدی از برند برایتون نصب کند. این مقاله با هدف آموزش دقیق نحوه اتصال مانیتورهای برایتون به پنل‌های برندهای متداول (تابا، الکتروپیک، سیماران و کالیوز) تهیه شده است تا فرآیند جایگزینی و نصب با دقت و بدون خطا انجام شود.

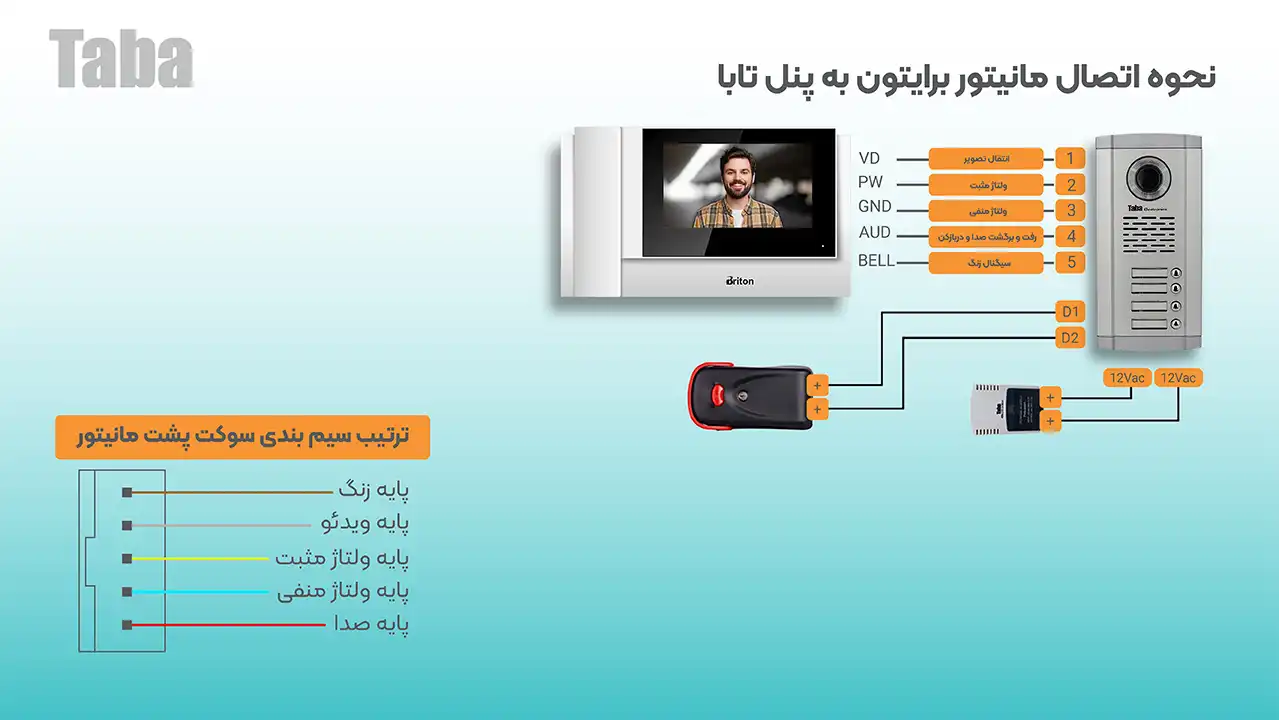

بخش ۱: اتصال مانیتور برایتون به پنل تابا
ترتیب سیم‌بندی سوکت پنل تابا:
- سفید: زنگ
- قهوه ای: تصویر
- قرمز: ولتاژ مثبت
- نارنجی: ولتاژ منفی
- زرد: صدا
توضیحات:
در سیستم تابا، پایه‌های VD، PW، GND و AUD به‌ترتیب وظیفه انتقال تصویر، ولتاژ مثبت و منفی، و صدا را دارند.

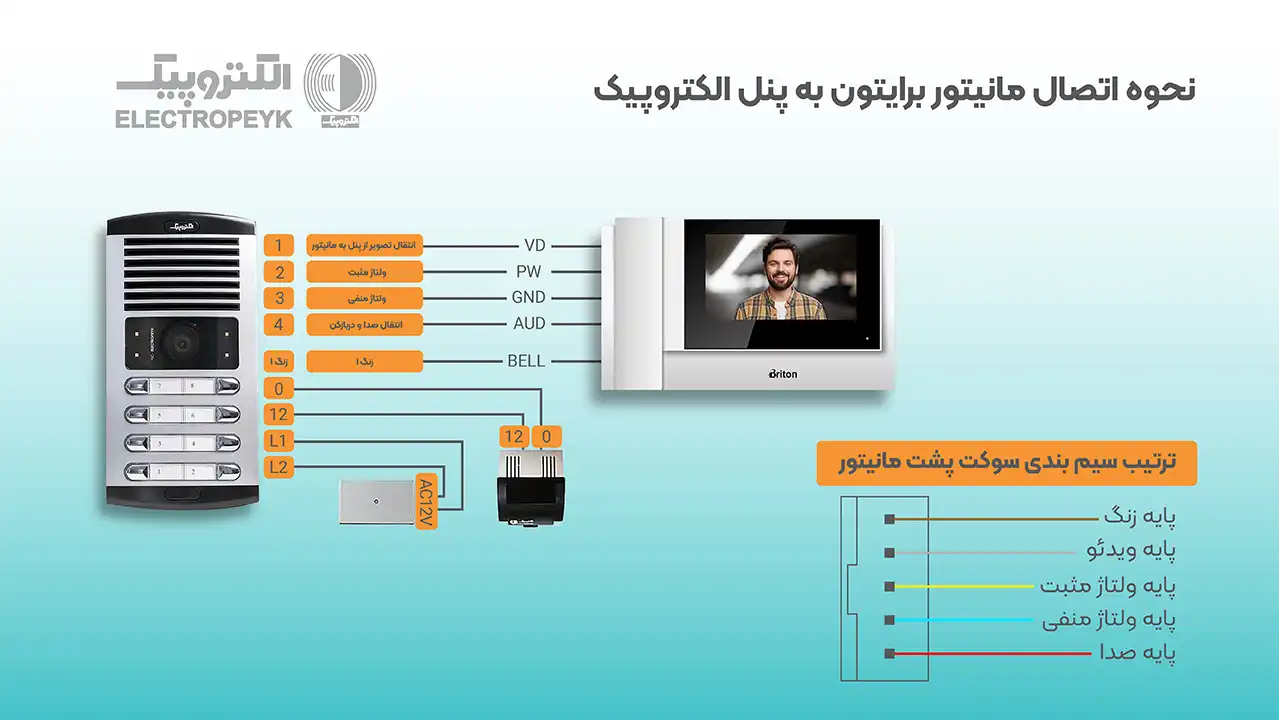

بخش ۲: اتصال مانیتور برایتون به پنل الکتروپیک
ترتیب سیم‌بندی سوکت پنل الکتروپیک:
- سبز: زنگ
- زرد: تصویر
- قرمز: ولتاژ مثبت
- مشکی: ولتاژ منفی
- سفید: صدا

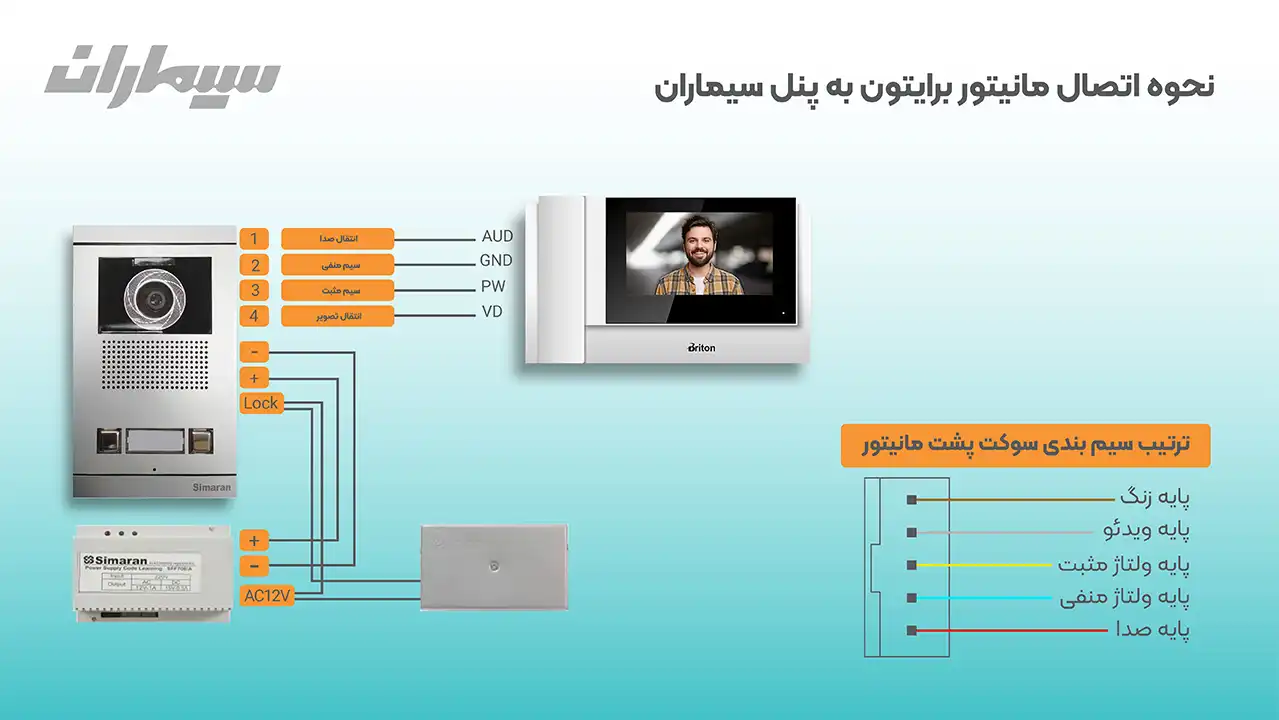

بخش ۳: اتصال مانیتور برایتون به پنل سیماران
ترتیب سیم‌بندی سوکت پنل سیماران:
- قهوه ای: زنگ
- سفید: تصویر
- زرد: ولتاژ مثبت
- آبی: ولتاژ منفی
- قرمز: صدا
توضیحات:
در پنل سیماران، مسیر انتقال صدا و فرمان دربازکن از سیم AUD عبور می‌کند.

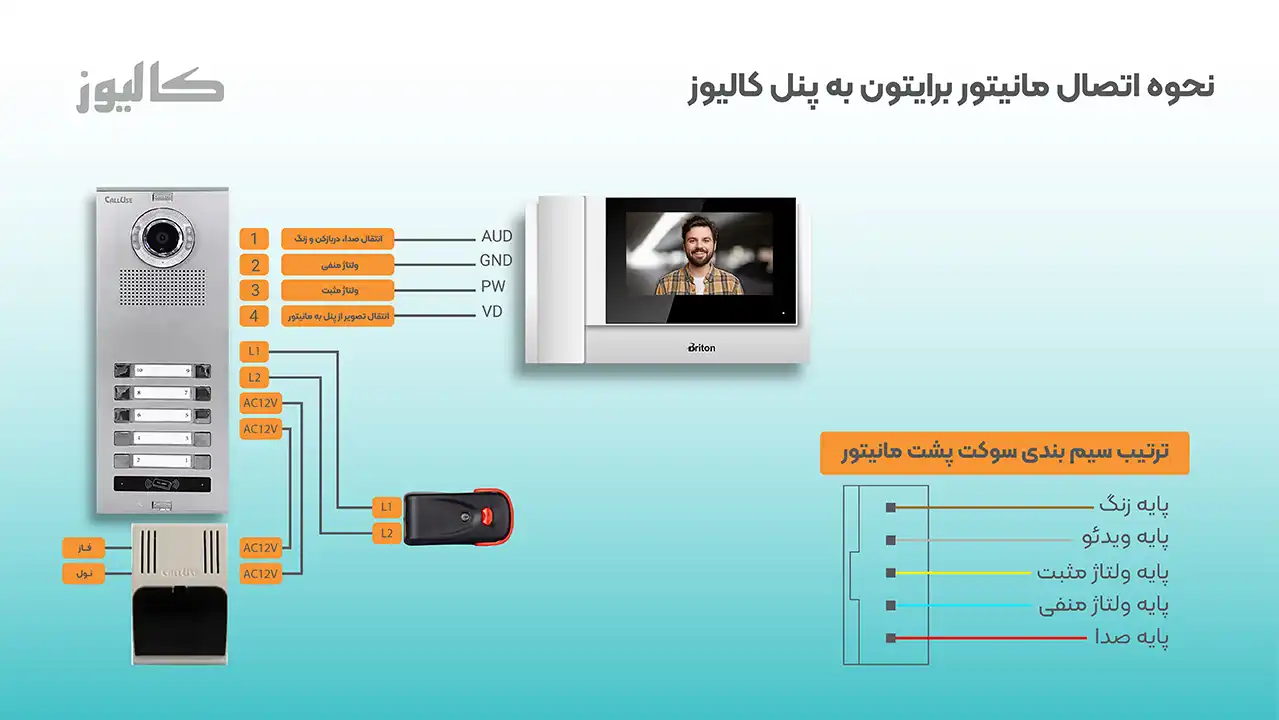

بخش ۴: اتصال مانیتور برایتون به پنل کالیوز
ترتیب سیم‌بندی سوکت پنل کالیوز:
- قهوه ای: پایه زنگ
- سفید: تصویر
- زرد: ولتاژ مثبت
- آبی: ولتاژ منفی
- قرمز: صدا
بخش ۵: نکات کلیدی نصب
- در هنگام اتصال مانیتورهای برایتون به پنل‌های سایر برندها، ابتدا پایه‌های صدا، زمین، ولتاژ مثبت و تصویر را شناسایی و به پایه هم‌نام در مانیتور متصل کنید.
- از کابل زوجی مسی با ضخامت حداقل 0.6 میلیمتر استفاده کنید.
- در صورت عدم اتصال صحیح Power Supply، قفل دربازکن فعال نخواهد بود.
- در صورت قطع شدن سیم AUD، صدای رفت و برگشت وجود نخواهد داشت و قفل بازکن عملکرد ندارد.
- برای پروژه‌هایی که از سوئیچر به گوشی های تصویری استفاده می‌کنند، ارتباط باید به‌صورت ۴ سیم از سوئیچر انجام شود.
